西力商業能源智能管理解決方案是針對科技園區、商業樓宇、企業單位、綜合體商場推出的一套智能軟硬件管理終端和系統。解決方案的管理用戶端可以幫助運營商實現智能設備(門禁、電、水等)的數據抄收、統計和控制管理及信息發布等需求;微信客戶端和手機APP可以為終端客戶提供水電費查詢和充值、智能硬件控制、設備故障報修等服務;云服務平臺數據庫可以支持多方互聯,致力服務于商業運營伙伴,實現互利共贏。
西力商業能源智能管理解決方案是基于智能計量終端、物聯網通訊技術、云服務平臺、系統管理主站、手機客戶端為一體的系統管理方案,利用極少的成本投入,解決基礎能耗數據的智能化、自動化、可量化收集與存儲,實現智能化運營和用能數據統計、分析,幫助解決水、電費催繳管理難的問題和設備用電、用水安全使用的監控。

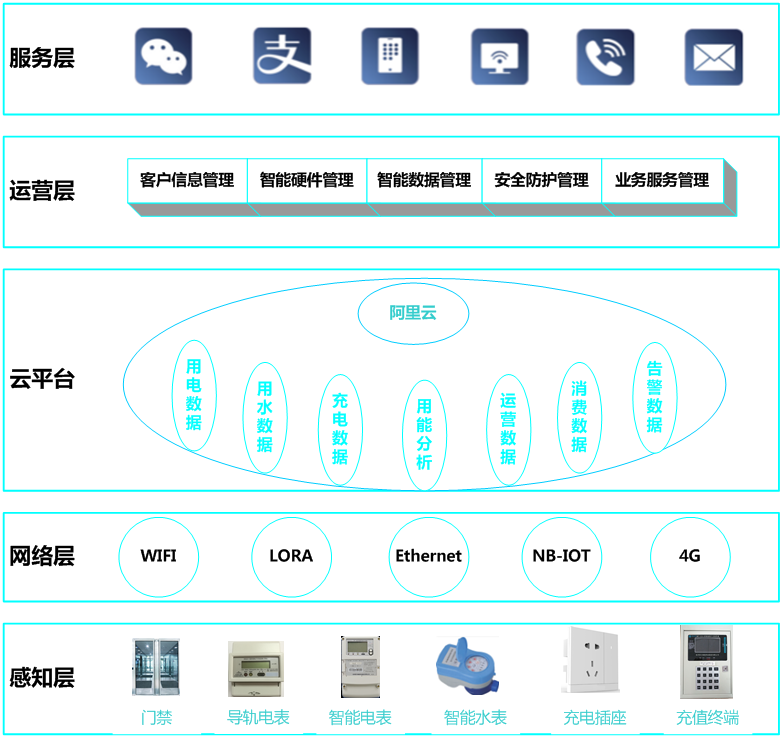

方案拓?fù)鋱D

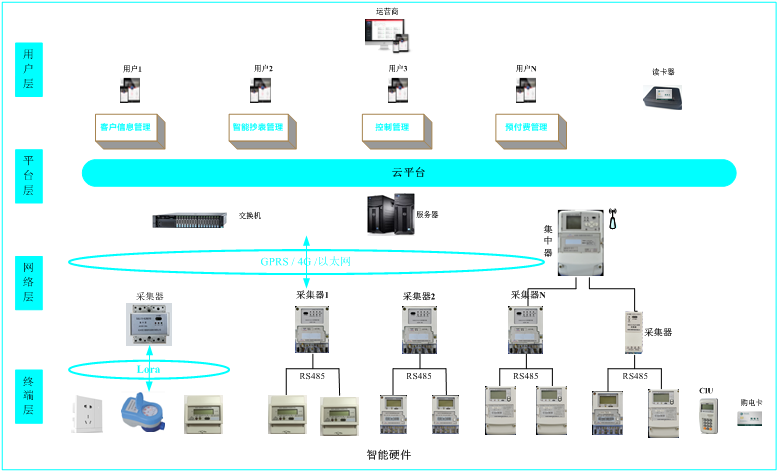

混合組網方案

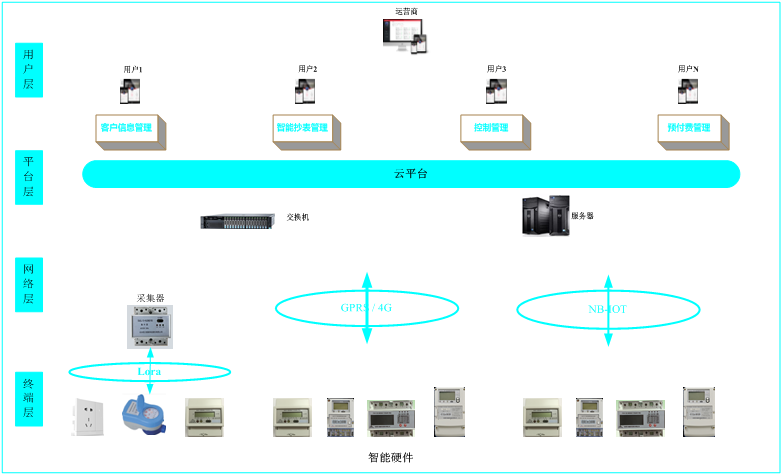

無線組網方案

(1)業務管理:實現個性化需求和系統分級權限管理,提供用戶檔案、用電信息、售電結算、用能賬單報表、打印和數據庫遠程連接等管理信息。

(2)計量計費:方案采用計量精度為0.5S級或1.0級智能電能表,誤差精度控制在0.3%或0.6%以內。

(3)預 付 費:按先預存后使用原則,電費由客戶通過網頁、手機實現充值預存,充值金額直接進入運營商銀行賬戶。余額不足時主動發信息提醒租客續費;欠費后租客控制功能失效,自動斷電;續費成功后,自動恢復正常。

(4)充值方式:可采用CPU卡或遠程無卡模式充值。遠程模式由客戶通過1)手機APP或微信客戶端實現充值預存2)到后勤物業管理員處預存繳費并遠程充值或通過CPU卡在智能充值終端上進行充值,充值虛擬貨幣遠程下載到預付費智能設備中。

(5)智能控制:電能表除自動根據表內剩余金額和遠程管理系統命令進行斷、合閘控制外,還具備定時控制功能。根據不同的設定時間段,電表自動斷電合電,實現自動定時開關供電,可用于公共區域(路燈、景觀等)用電的定時控制。

(6)保電功能:當政策不允許對用戶進行斷電時,電能表可系統設置為保電模式,該模式下電能表不會跳閘;保電解除后恢復正常狀態。

(7)異常告警:用于用電異常管理,出現用電超負荷、功率反向、惡性負載等情況時,系統自動識別并及時提醒用戶和管理方。

(8)自動抄表:定時主動召測當前和歷史總用電量、用水量、剩余金額等信息,作為數據源。

(9)安全分析:實時監測電壓、電流、功率、功率因數、溫度等,并將回抄數據進行數據統計、分類分析并生成負荷曲線,準確監測設備情況,及時發現用電異常或竊電。

(10)人機交互:利用阿里云服務技術或局域網,通過HTTP網頁、微信公眾號、手機APP,實現運營管理方和租戶與智能終端的無限訪問、在線授權和查詢控制。

(11)數據安全:電表數據存儲10年以上不丟失,系統采用大容量數據庫設計,可靠性高、安全性強。數據交互過程采用數字證書密鑰或硬件ESAM加密,安全級別與國際標準和金融同步。

(12)質量保障:計量產品全部獲得國家CMC認證,產品質保2年,提供終身技術有償服務保障。

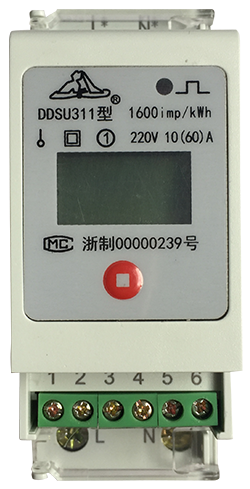

(1)單相電子式(導軌)電能表

1)產品概況

------采用LCD顯示,具有有功計量、實時監測等功能。采用可選通訊方式實現售電相關數據安全可靠的傳輸,適用于企業配電箱、公寓、學校、出租屋等。

------雙向功率實時測量、防竊電、計量高精度、可靠性高、超負荷告警、功耗低、體積小、易安裝等優點。

2)主要功能

------計量功能:具有正、反向有功電能計量功能。
------測     量:測量記錄當前電壓、電流、有功功率、功率因數等運行參數。
------通信功能:支持有線RS-485或無線NB-IOT \ WIFI通信方式。
------凍結功能:瞬時凍結。

3)技術參數

1.png 技術標準 GB/17215.321-2008、DL/T645-2007
確度等級 1.0級
電壓格規 110/220/230/240V
電壓范圍 0.8Un~1.15Un
電流規格 直接接入5(30)A / 5(60)A
工作溫度 -40℃~80℃
液晶顯示 電量6+2
通訊接口 RS485或無線NB-IOT/WIFI(可選配)
整機功耗 電壓線路小于0.5W和5VA,電流線路小于1VA
設計壽命 10年
外形尺寸 90mm(長)×36mm(寬)×65mm(高)

(2)單相預付費(導軌)電能表

1)產品概況

------采用LCD顯示,具有有功計量、實時監測、自動控制等功能。采用STS加密技術,實現遠程售電相關數據安全可靠的傳輸及遠程費控管理,適用于企業配電箱、公寓、學校、出租屋等。

------雙向功率實時測量、防竊電、計量高精度、可靠性高、超負荷保護、透支告警、功耗低、體積小、易安裝等優點。

2)主要功能

------計量功能:具有正、反向,總、尖、峰、平、谷分時費率有功電能計量功能,并存儲12個結算周期的歷史電量數據。
------測量:實時測量當前電壓、電流、有功功率、功率因數等運行參數。
------費控功能:支持HTTP網頁能源管理系統和手機遠程查詢、充值、退費、斷電、合閘功能。
------通訊方式:支持有線RS-485或無線NB-IOT / LoRa 通信方式。
------事件記錄:記錄充值、退費、電表清零、編程、校時、掉電、拉合閘、竊電及過載報警等事件。
------費率時段:具有兩套可以任意編程的費率和時段,每套支持8個時段14個費率。
------凍結功能:可支持定時凍結、瞬時凍結、約定凍結、日凍結、整點凍結。
------安全防護:遠程系統對電能表的操作通過STS加密技術進行數據加密傳輸,確保數據傳輸安全可靠。

3)技術參數


技術標準 GB/17215.321-2008、DL/T645-2007
確度等級 1.0級
電壓格規 110/220/230/240V
電壓范圍 0.8Un~1.15Un
電流規格 直接接入5(60)A/5(80)A
工作溫度 -40℃~80℃
液晶顯示 電量6+2
通訊接口 RS485或NB-IOT/LoRa/WIFI(可選配)
負荷開關 開斷最大電流80A,開斷10000次
整機功耗 電壓線路小于0.5W和8VA,電流線路小于1VA
時鐘準確度 ≤0.5秒/天
設計壽命 10年
外形尺寸 88.5mm(長)×76 mm(寬)×74 mm(高)

(3)三相預付費(導軌)電能表

1)產品概況

------采用LCD顯示,具有有功計量、實時監測、自動控制等功能。采用STS加密技術,實現遠程售電充值、退費相關數據安全可靠的傳輸及遠程費控管理,適用于企業配電箱、工礦企業、商業綜合體等。

------雙向功率實時測量、防竊電、計量高精度、可靠性高、超負荷保護、惡性負載識別、透支告警、功耗低、體積小、易安裝等優點。

2)主要功能

------計量功能:具有正、反向,總、尖、峰、平、谷分時費率有功電能、無功四象限、視在計量計量功能,并存儲12個結算周期的歷史電量數據。
------測     量:實時測量當前電壓、電流、有功功率、無功功率、視在功率、功率因數、溫度等運行參數。
------費控功能:支持HTTP網頁能源管理系統和手機遠程預付費功能。
------通訊方式:支持有線RS-485或無線NB-IOT / LoRa通信方式。
------事件記錄:記錄充值、退費、電表清零、編程、校時、掉電、拉合閘、惡性用電及過載報警等事件。
------費率時段:具有兩套可以任意編程的費率和時段,每套支持8個時段14個費率。
------凍結功能:可支持定時凍結、整點凍結、日凍結、結算凍結。
------安全防護:遠程系統對電能表的操作通過STS加密技術進行數據加密傳輸,確保數據傳輸安全可靠。

3)技術參數

3.png 技術標準 GB/17215.321-2008、DL/T645-2007
確度等級 0.5S級或1.0級
電壓格規 3×57.7/100V或3*220/380V或3*100V
電壓范圍 0.8Un~1.15Un
電流規格

互感式接入3×1.5(6)A 直接式接入3×5(60)A / 3×5(80)A

工作溫度 -40℃~80℃
液晶顯示 電量6+2
通訊接口 RS485或NB-IOT/ LoRa(可選配)
負荷開關 開斷最大電流80A,開斷10000次
整機功耗 電壓線路小于0.5W和8VA,電流線路小于1VA
時鐘準確度 ≤0.5秒/天
設計壽命 10年
外形尺寸 126mm(長)×91mm(寬)×74 mm(高)

(4)單相費控智能電能表

1)概況

------采用LCD顯示,具有有功計量、實時監測、自動控制等功能。物理IC卡充值方式,適用于企業、公寓出租屋、學校等。
------雙向功率實時測量、防竊電、計量高精度、可靠性高、多重告警、功耗低、體積小、易安裝等優點。

2)主要功能

------計量功能:具有正、反向有功電能功能。
------測     量:實時測量當前電壓、電流、有功功率等運行參數。
------預 付 費:電量型或金額型預付費功能,支持遠程或IC卡預置、開戶、購電充值。
------費控功能:支持?jǐn)嚯姟⒑祥l功能。
------通訊方式:支持有線RS-485或紅外通訊。
------告    警:超負荷告警、余額不足告警、斷電告警、插卡錯誤提示。

3)技術參數

4.png 技術標準 GB/17215.321-2008、DL/T645-2007
確度等級 1.0級
電壓格規 220/230/240V
電壓范圍 0.85Un~1.15Un
電流規格 直接接入5(60)A / 5(80)A
工作溫度 -40℃~80℃
液晶顯示 電量6+2
通訊接口 RS485或紅外
負荷開關 開斷最大電流80A,開斷10000次
整機功耗 電壓線路小于1.5W和8VA,電流線路小于1VA
設計壽命 10年
外形尺寸 160mm(長)×112 mm(寬)×71mm(高)

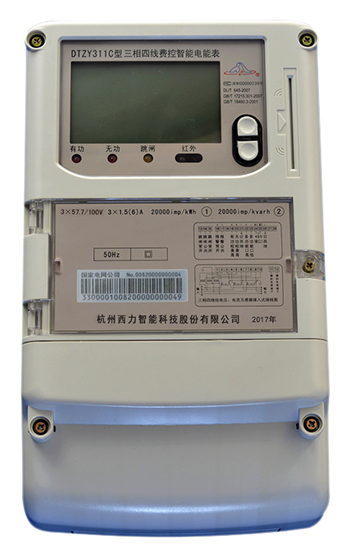

(5)三相費控智能電能表

1)概況

------采用LCD顯示,具有有功計量、實時監測、自動控制等功能。物理IC卡充值,適用于企業、公寓出租屋、學校等。
------雙向功率實時測量、防竊電、計量高精度、可靠性高、多重告警、功耗低、體積小、易安裝等優點。

2)主要功能

------計量功能:具有正、反向有功電能計量功能。
------測     量:實時測量當前電壓、電流、有功功率、功率因數等運行參數。
------預 付 費:電量型或金額型預付費功能,支持遠程或IC卡預置、開戶、購電充值。
------費控功能:支持?jǐn)嚯姟⒑祥l功能。
------通訊方式:支持有線RS-485或紅外通訊。
------告    警:超負荷告警、余額不足告警、斷電告警、插卡錯誤提示。

3)技術參數

5.png 技術標準 GB/17215.321-2008、DL/T645-2007
確度等級 1.0級
電壓格規 3×57.7/100V或3*220/380V或3*100V
電壓范圍 0.8Un~1.15Un
電流規格 互感式接入3×1.5(6)A 直接式接入3×5(60)A / 3×5(80)A
工作溫度 -40℃~80℃
液晶顯示 電量6+2
通訊接口 RS485或紅外
負荷開關 開斷最大電流80A,開斷10000次
整機功耗 電壓線路小于1.5W和8VA,電流線路小于1VA
設計壽命 10年
外形尺寸 290mm(長)×170 mm(寬)×85 mm(高)

(6)智能網關(集中器)

1)產品概況

------是專門針對能源物聯網的智能硬件信息采集而設計,嵌入式軟件設計,模塊化結構,具備優良的可維護性、可拓展性、可移植性;對上采用以太網或GPRS/4G通信平臺,運用數據加密壓縮算法技術,保證數據安全高效傳輸;對下多種通訊方式與智能硬件交互,適用于學校、企業、商業綜合體、公寓等。
------外觀為導軌式,可抄讀下掛16臺或32臺智能硬件,支持多種協議自適應,模塊化設計可擴展性強、功耗低、體積小、易安裝等優點。

2)主要功能

------采集功能:實時數據、凍結數據、曲線數據、歷史月數據等,最小凍結時間間隔為1h。
------采集方式:實時采集、定時自動采集、自動補抄。
------通訊方式:與主站支持無線4G或以太網,與智能硬件支持 LoRa或RS485通信方式。
------功能升級:支持軟件遠程升級,擴展功能。

3)技術參數


技術標準 DL/T645-2007
電壓格規 220V
電壓范圍 0.8Un~1.15Un
工作溫度 -40℃~80℃
數據容量 32M
通訊接口 GPRS/4G/以太網/ LoRa(可選配)
整機功耗 電壓線路小于0.5W和5VA
設計壽命 10年
外形尺寸 88.5mm(長)×76 mm(寬)×74 mm(高)

(7)智能插座

1)產品概況

------具有有功電能量計量、實時監測、自動控制等功能。采用STS加密技術,實現售電相關數據安全可靠的傳輸及遠程費控管理,適用于集中/分散式公寓、學校、出租屋、家庭等的基礎用電(5孔結構)、空調、熱水器(3孔結構)或電動自行車充電等。
------外觀為標準86墻插座尺寸,雙向功率實時測量、防竊電、計量高精度、可靠性高、保護及告警、功耗低、體積小、易安裝等優點。

2)主要功能

------計量功能:具有正、反向有功電能計量功能,并存儲12個結算周期的歷史電量數據。
------費控功能:支持HTTP網頁能源管理系統和手機遠程查詢、充值、退費、斷電、合閘功能。
------通訊方式:支持無線NB-IOT或LoRa或WIFI通信方式。
------測      量:測量記錄當前電壓、電流、有功功率、功率因數等運行參數。
------事件記錄:記錄充值、退費、掉電、拉合閘、過載報警等事件。
------凍結功能:可支持定時凍結、約定凍結、日凍結。
------安全防護:遠程售電系統對電能表的操作需要通過STS加密技術進行數據加密傳輸,確保數據傳輸安全可靠。
------過載保護:電流過載閥值可設置,當負荷電流大于設定的過流事件電流觸發下限,且持續時間大于設定的過流事件判定延時時間,判斷為過流事件。發生過流事件時,立即啟動斷電保護操作。
------插拔保護:當檢測到插頭被拔出時,立即啟動斷電保護操作。
------短路保護:當檢測到回路出現短路時,立即啟動斷電保護操作。
------充滿保護:自動識別電池充滿情況,當充電電流小于設定閥值時,且持續時間大于判定延時時間,判斷為電池充滿完成,立即啟動斷電保護操作。

3)技術參數


技術標準 GB/17215.321-2008、DL/T645-2007
確度等級 1.0級
電壓格規 110/220/230/240V
電壓范圍 0.8Un~1.15Un
電流規格 直接接入1(10)A(5孔) 直接接入 1(16)A(3孔)
工作溫度 -30℃~70℃
液晶顯示 電量6+2(3孔可選配)
通訊接口 NB-IOT/LoRa/WIFI(可選配)
負荷開關 內置繼電器,開斷最大電流16A,開斷100000次
整機功耗 電壓線路小于0.2W和4VA,電流線路小于1VA
外形尺寸 85 mm(長)× 85mm(寬)× 40 mm(高)

(8)充值終端

1)產品概況

------具有顯示、告警、多表管理等功能。采用加密技術實現售電相關數據安全可靠的傳輸,及時提醒余額低的用戶充值;方便用戶插卡查詢用電信息;完成用戶對智能水、電表充值;遠程通訊轉換等,適用于集中式公寓、商業、學校等。

2)主要功能

------查詢功能:用戶可通過插入用戶卡,充值終端自動匹配卡內相關信息,查詢相關聯的數據。
------充值功能:自動識別用戶卡,并確定卡與設備的對應關系,在用戶按下“充值”鍵后,將進入用戶充值界面。充值成功后,直接將虛擬金額下發到智能表內。

------告警功能: 充值終端定時查詢終端下的所有智能表的剩余金額,若發現存在剩余金額小于報警門限,則自動進入告警狀態;當終端下所有智能表剩余金額大于報警門限時,返回至待機正常畫面。

------通訊方式:支持無線NB-IOT或LoRa或有線以太網和RS485通信方式。
------事件記錄:記錄充值事件。

3)技術參數

8.png 技術標準 GB/17215.321-2008、DL/T645-2007
電壓格規 220V
電壓范圍 0.8Un~1.15Un
工作溫度 -40℃~70℃
液晶顯示 彩色TFT
通訊接口 NB-IOT/LoRa/RS485(可選配)
整機功耗 電壓線路小于0.2W和4VA,電流線路小于1VA
外形尺寸 85 mm(長)× 85mm(寬)× 40 mm(高)

(9)無線遠傳預付費水表

1)產品概況

LXSY-WL-C 型無線遠傳預付費水表是基于無線通信,實現遠程將購水費或購水量設置到水表上,通過本地表內進行運算用水金額或用水量,根據表內剩余金額、水表狀態等參數控制閥門開關,從而實現預付費的功能 。

2)產品功能及特點

1、無線遠傳通信:水表采用 LoRa 或NB-IOT通信。

2、預付費功能:用戶每次購水,系統將購水金額信息通過管理終端下發至水表保存,用戶用水后實時計算累計剩余金額,當水表剩余 ( 金額 ) 小于設定的報警值時,通過短信發用戶提醒充值,剩余金額用完后閥門將關閉,直至輸入新的購水金額。

3、數據采集功能: 用水累計量、剩余用量、當月用量等數據將定時上傳至主站,默認一天一次;異常信息,如閥門關閉、電池欠壓、表計停走等信息上傳主站。

4、階梯水價功能:水表對每月的用水量按設定的階梯單價分段計費。

5、可更換電池,結構設計采用 4節普通5#堿性電池,要求電池可使用 2~3 年,電池可單獨加封;

6、液晶顯示功能:水表液晶顯示屏顯示本次購水金額、剩余金額、累計金額、閥門狀態、電池電量不足提示等。

7、電壓監控功能:內置電池電壓低于設定值時,或電池取下液晶顯示及短信報警后關閥;

8、閥門自動維護功能:定期開關閥一次。避免閥門結垢。

9、安全性:遠程數據傳輸采用加密技術。

3)技術參數


技術標準 GB/T778.1~3-2007
精度等級 2級
水溫 ≤ 30 ℃(冷水)或≤ 90 ℃(熱水)
水壓 ≤ 1.0 MPa
靜態電流 ≤ 7uA
靜態功耗 ≤ 20uA
工作電壓 3.0V/2100MAh(可更換)
開關閥時間 ≤ 7S
設計壽命 ≥ 10年
外形尺寸 259mm(長)×86 mm(寬)×116 mm(高)
